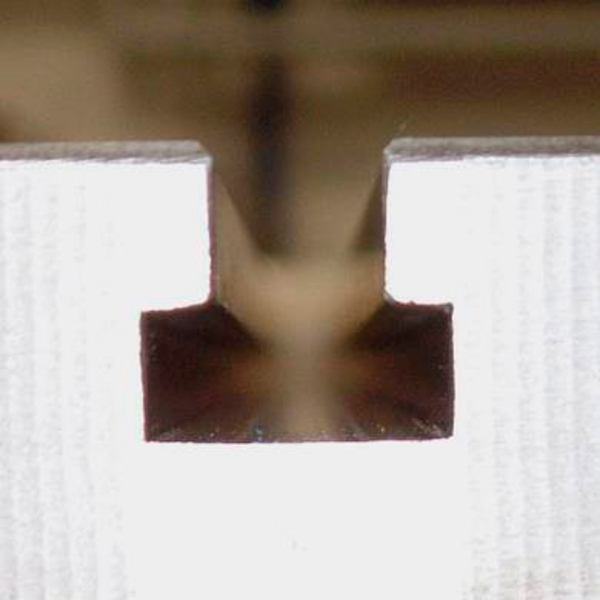

Drážky tvaru T podle Vašich požadavků

Naše přesné obráběcí stroje vyrobí drážky všech rozměrů & vzdáleností

Odlévané konstrukce STOLLE poskytují četné možnosti upínání všech typů obrobků.
K tomu nezbytné příčné a podélné drážky vyrábíme na číslicově řízených přesných strojích.



T-drážky jsou standardně zhotovovány podle DIN 650-H12. Výroba s vyšší přesností v tolerancích H7 nebo H8 je také možná. Zvláštní rozměry T-drážek na dotaz!



Drážky T je možno vyrobit individuálně dle Vašich požadavků, na vyžádání jsme schopni provést všechny rozměry a rozteče.

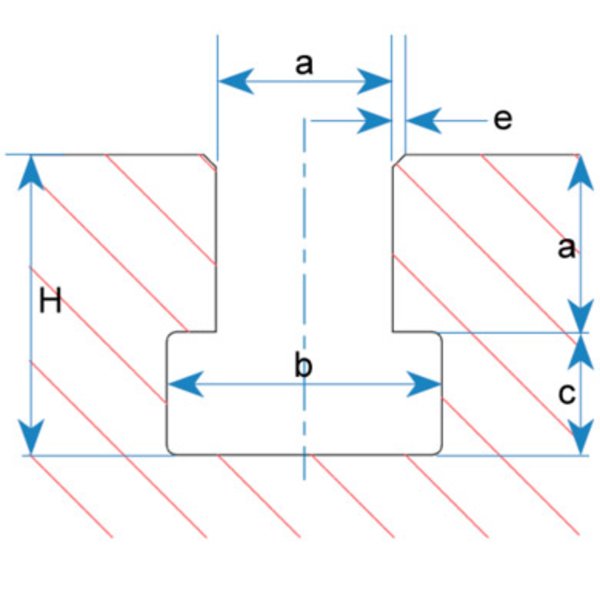

Rozměry drážek T

Rozměry drážek T v desce je určena vytvářenými tahovými a tlačnými silami.
Standardně vyrábíme rozměry 14, 18, 22, 28, 36 nebo 42 s lícováním podle DIN 650 H7 až H12.

Jmenovité rozměry: a	šroubů		b	c	H	e
10mm	M8		17,5 - 18 mm	8 mm	18 mm	1,0 mm
12mm	M10		20,5 - 21 mm	9 mm	21 mm	1,0 mm
14mm	M12	1/2"	23,5 - 24 mm	10 mm	24 mm	1,0 mm
16mm	M14		26,5 - 27 mm	11 mm	27 mm	1,0 mm
18mm	M16	5/8"	29,5 - 30 mm	12 mm	30 mm	1,5 mm
20mm	M18		33,5 - 34 mm	14 mm	34 mm	1,5 mm
22mm	M20	3/4"	37,5 - 38 mm	16 mm	38 mm	1,5 mm
24mm	M22	7/8"	41,0 - 42 mm	18 mm	42 mm	1,5 mm
28mm	M24	1"	47,0 - 48 mm	20 mm	48 mm	1,5 mm
32mm	M27	1 1/8"	54 mm	22 mm	54 mm	1,5 mm
36mm	M30	1 1/4"	60 mm	25 mm	61 mm	2,0 mm
42mm	M36	1 1/2"	70 mm	29 mm	74 mm	2,0 mm

Rozteč drážek T

Rozteč drážek T u našich standardních výrobků činí 150, 200, 250 a 300 mm.
Pokud se k sestavení deskových polí použije větší počet montážních desek, měla by se vzdálenost ke styku desek rovnat polovině rozteče drážek.
Tím se zajistí rovnoměrné rozložení drážek v celé ploše.
