Technika společnosti STOLLE
Přesnost & tolerance přesnosti je naše věc

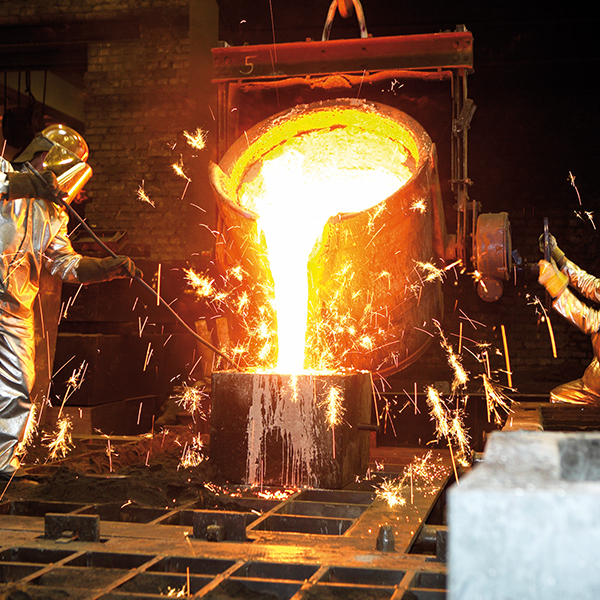

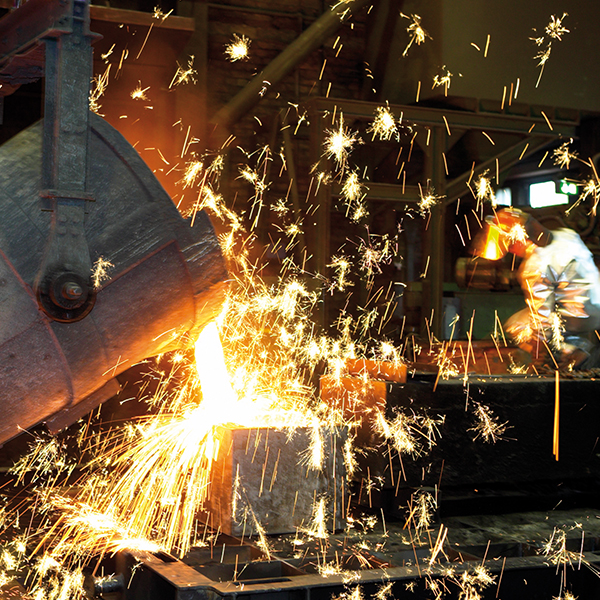

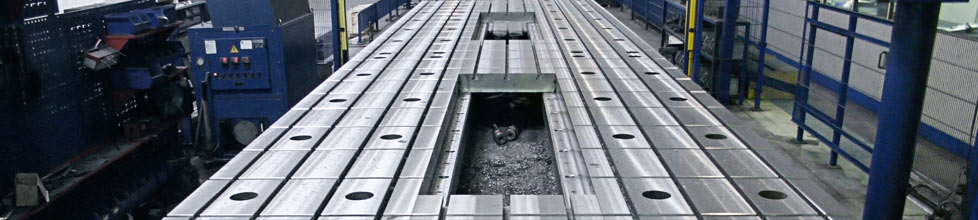

Výroba upínacích desek probíhá od konstrukce a výroby formy přes odlévání až po konečné obrobení zcela ve firmě STOLLE. Upínací desky STOLLE jsou konstruovány tak, aby byly vhodné pro různá zatížení povrchu a pro různé účely použití. Desky mohou být vytvořeny v různých délkách, šířkách a výškách a také s různým žebrováním. Pro extrémní případy zatížení nabízíme výpočet metodou konečných prvků. Po odlití jsou desky obráběny s vysokou přesností na frézkách nebo hoblovkách s CNC řízením. Je možné vyrobit také olejo- a vodotěsné provedení s přišroubovaným nebo vyfrézovaným olejovým žlábkem. Několik upínacích desek je možno odpovídajícími spojovacími prvky sloučit do jednoho upínacího pole desek. Instalace se provádí pomocí námi vyvinutých vyrovnávacích prvků, které jsou vybrány podle druhu instalace a zatížení desek.
Vsaďte na kvalitu společnosti STOLLE!
V následující tabulce jsou uvedeny doporučené výšky desek s odpovídajícím zatížením na m2.
| Zatížení | Výška desky |
|---|---|
| do 5 to/m² | 250 mm |
| do 15 to/m² | 300 mm |
| do 25 to/m² | 350 mm |
| do 35 to/m² | 350 mm |
| do 75 to/m² | 400 mm |
do 150 to/m² | 450 mm |
| přes 150 to/m² | 500 mm |

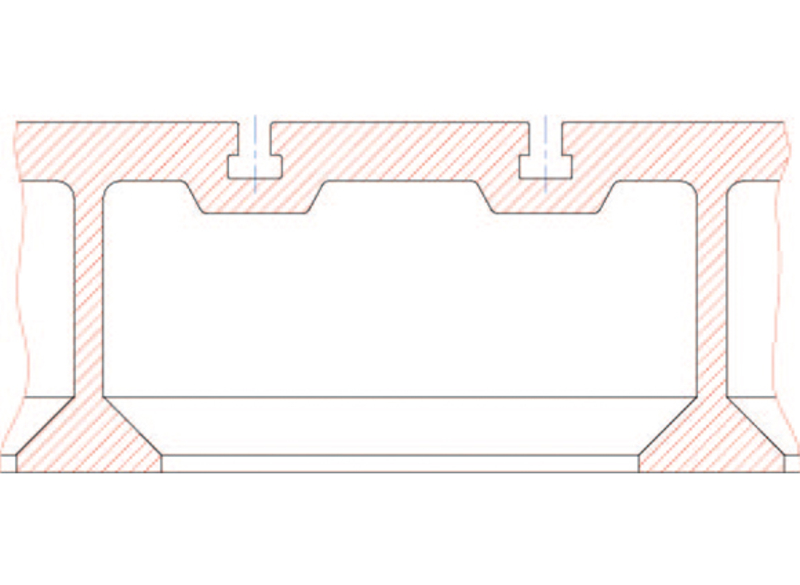

normální vroubkování

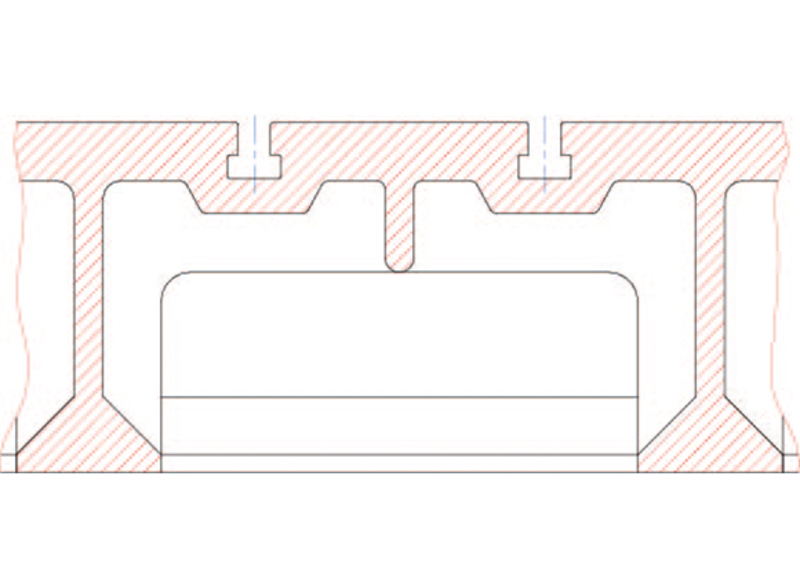

zesílené vroubkování

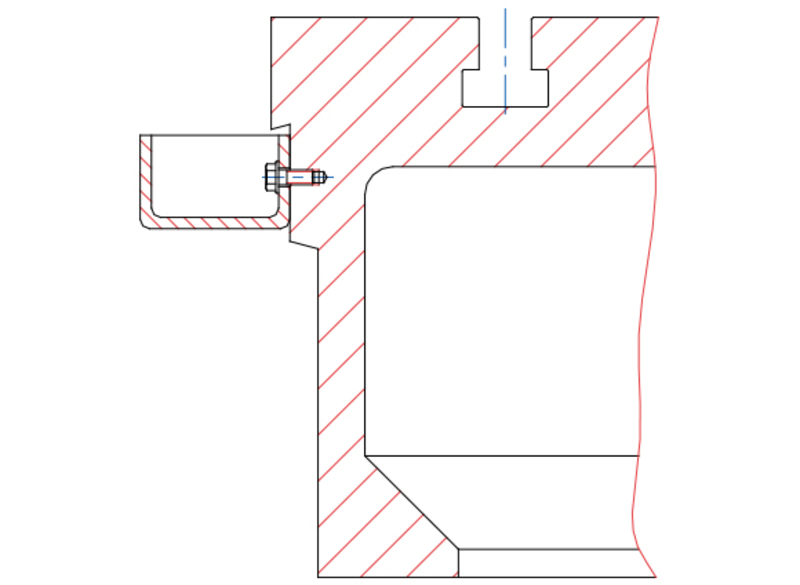

provedení s olejovým kanálkem
Rádi Vám poradíme.
Telefon/fax: +420 465 423 151
Mobil: +420 724 721 905
E-Mail: info@kovostrojservis.cz
Kompletní kontakty

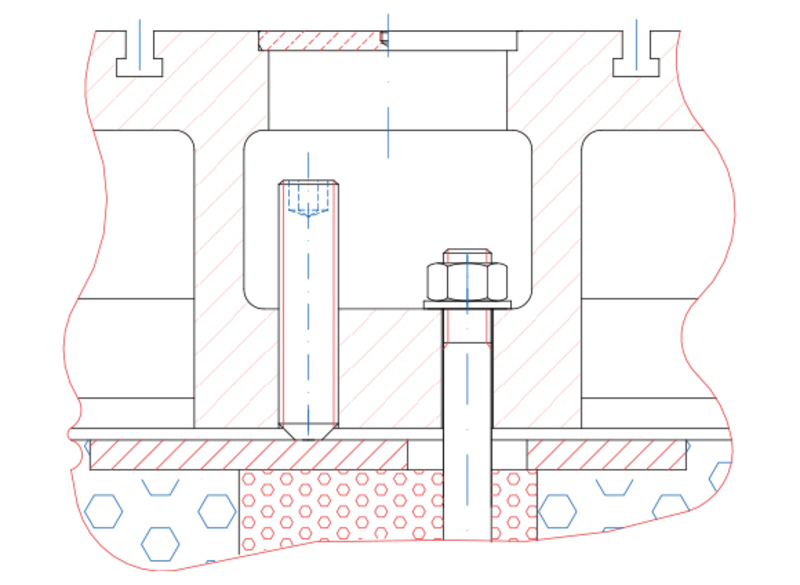

Vyrovnávací souprava AG 30
Vyrovnávací souprava AG 30 je vhodná ke stacionárnímu položení upínacích desek a k podlití betonem. Každé žebrové pole je opatřeno zalévacím otvorem, zalití se provádí cca 10 – 15 cm do žebrování. Pozdější srovnání desky po zalití již není možné. Dodávka je včetně odtlačovacího šroubu a uzavíracího poklopu.

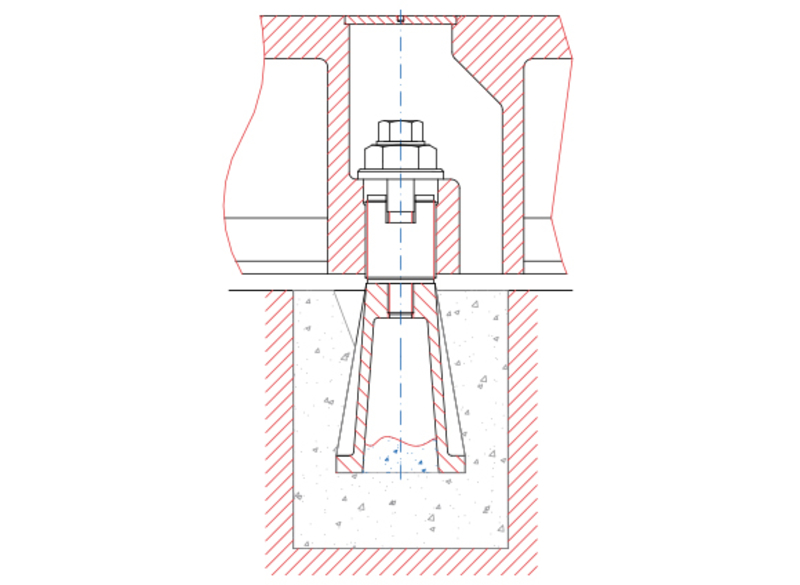

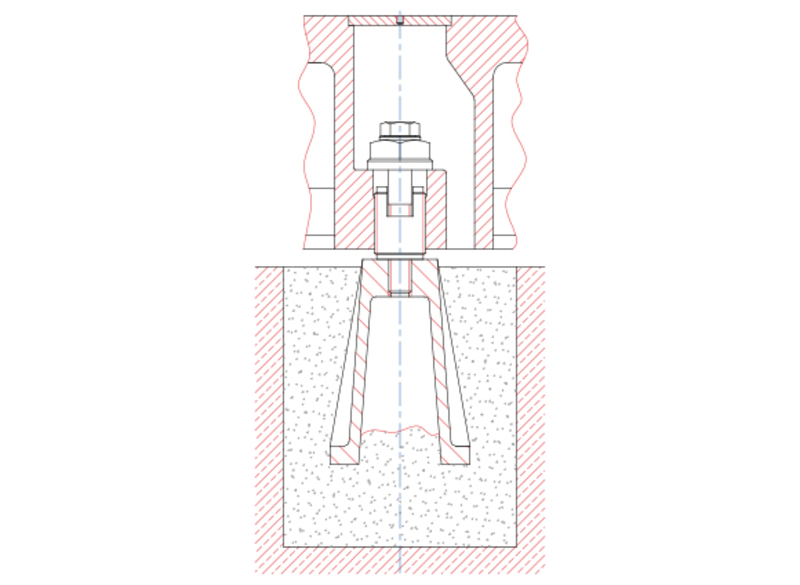

Vyrovnávací prvek AE 55
Vyrovnávací prvek AE 55 je vhodný pro zatížení až 30 t/m2. Kompletní vyrovnávací prvek se skládá ze základové kotvy, která se zalije do betonu, a z vlastního vyrovnávacího prvku, který je zašroubován do desek. Tímto prvkem je možné ukotvit desku do základu a přesně ji vyrovnat v tahu i tlaku. Dodávka obsahuje kompletní prvek včetně základové kotvy a ocelového krytu pro upínací prvky. Pozdější srovnání desky vůči loži stroje je kdykoliv možné, a to z povrchu desky.

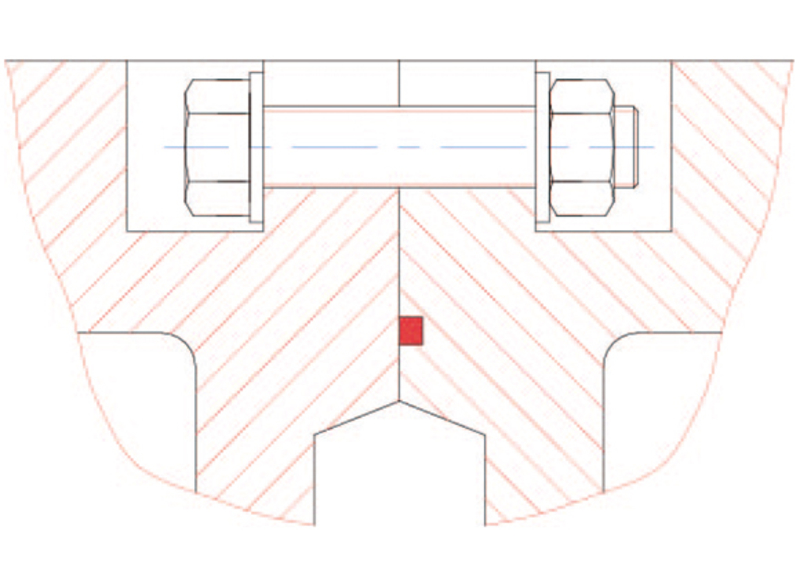

Spojení desek PST 24
Desky je možno pomocí šroubů spojit do upínacích polí. Tak vznikne z více jednotlivých desek jedné velikosti rovná upínací plocha bez přechodů a hran, jako by byla z jednoho odlitku.
Vyrovnávací prvek AE 82 / AES 82
Zatížení od 30 do cca 100 t/m2. V provedení AES 82 je navíc do upínací desky zalisováno a zakolíkováno ocelové pouzdro, takže vyrovnávací prvek je schopen přejímat zátěže vyšší než 100 t/m2.

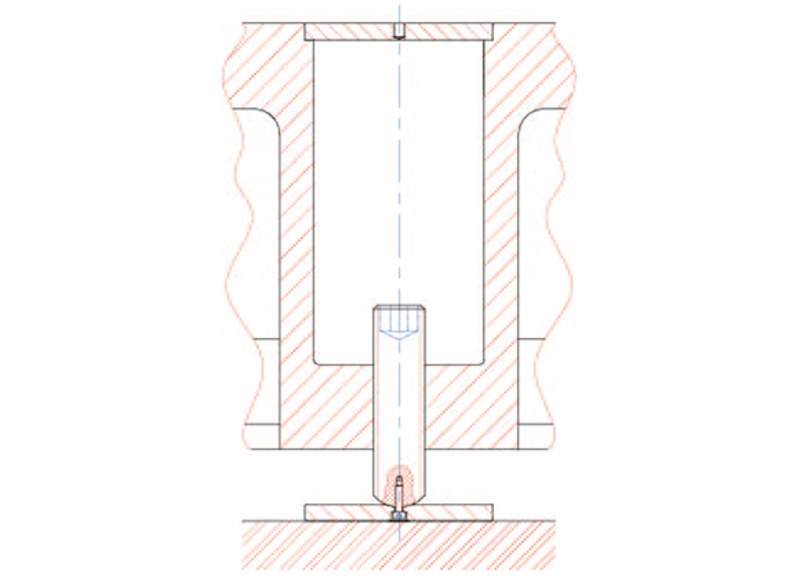

Stavěcí prvek ST 30
K ustavení přímo na podlahu haly, když je požadována co nejmenší výška desky. Vyrovnání desky se provádí výškovým nastavením čtyřhranných šroubů. Další způsoby instalace podle přání zákazníka jsou také možné!
